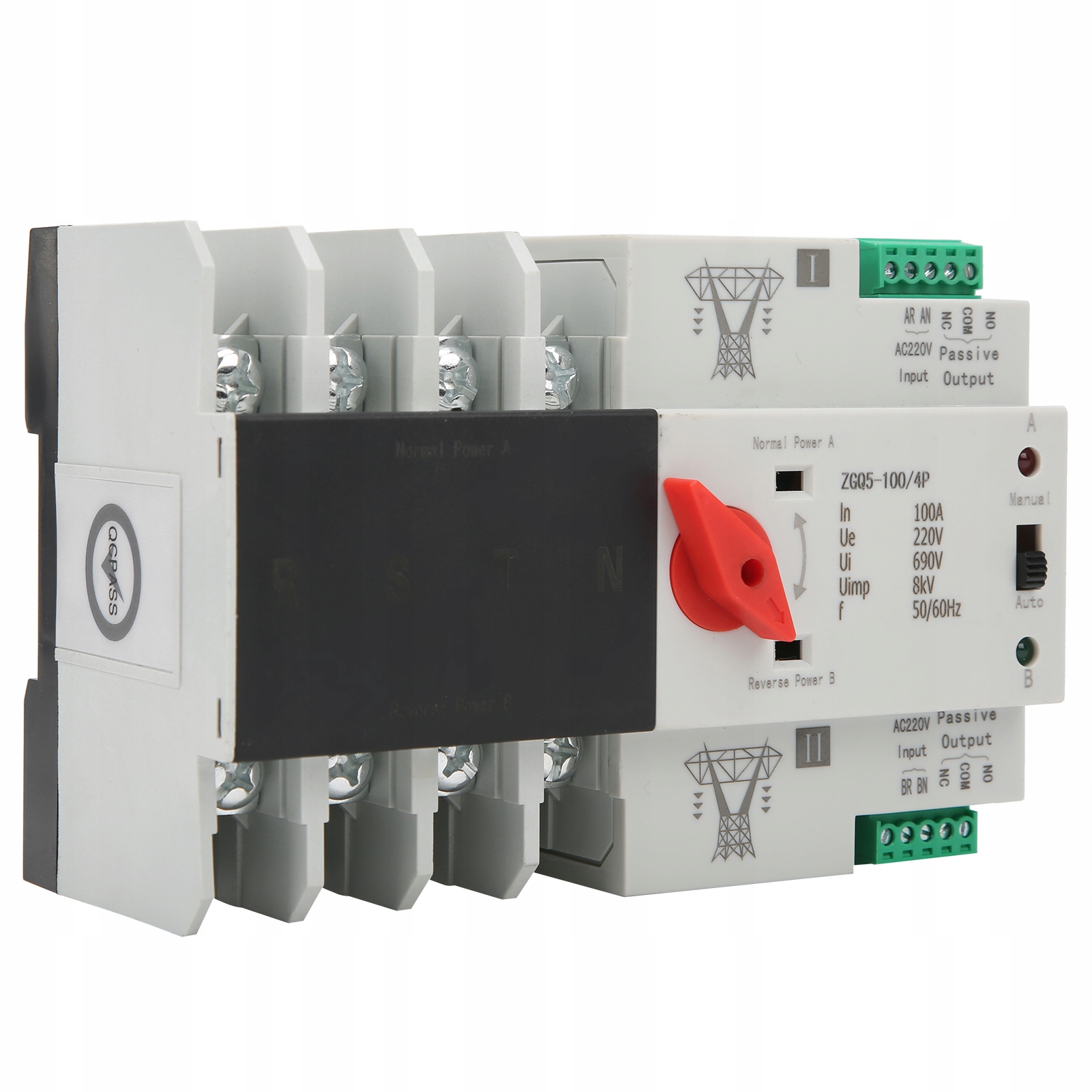

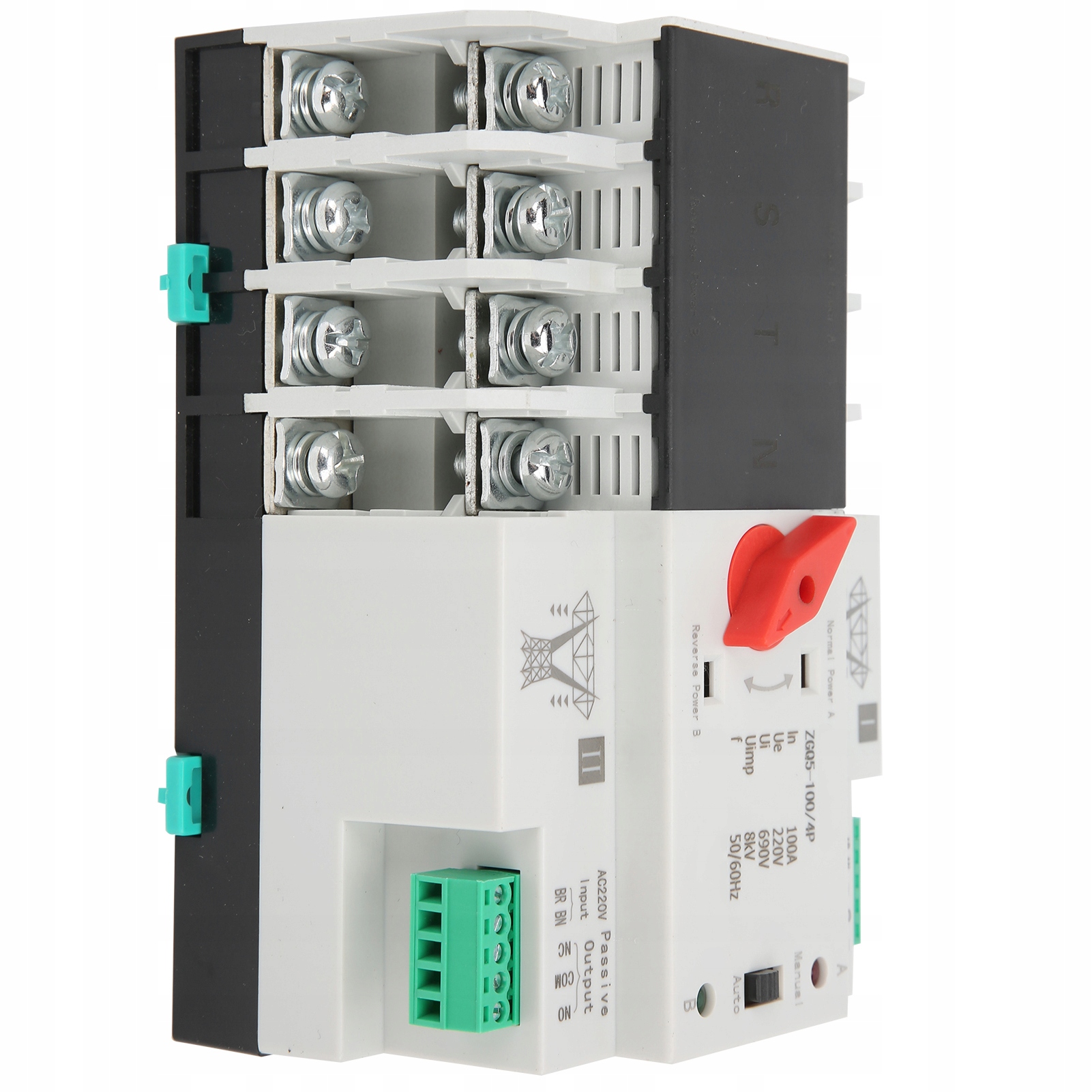

1013210077411 - Автоматический выключатель питания 10 см*8 см

функция:

1. Использование серебряных контактов может значительно улучшить проводимость и срок службы продукта

2. Встроенный регулярный выходной порт сигнала открытия в режиме ожидания, который может быть подключен к сигнальному индикатору, что удобно для наблюдения за пределами шкафа

3. Использование высококачественного огнестойкого пластика, хорошей изоляции, высокой термостойкости, анти-старения, безопасности и надежности

4. Когда нормальное электропитание ненормально, резервное электропитание будет работать немедленно для обеспечения непрерывности, надежности и безопасности электропитания

5. Подходит для переключения на резервный источник питания при отключении питания и переключения на основной источник питания при включении питания

спецификация:

тип изделия: двойной автоматический переключатель передачи мощности

модель: ZGQ5-100/4P

Материал: пластик;

назначение: переключитесь на резервный источник питания при сбое питания и переключитесь на основной источник питания при подаче питания

рабочая частота: 50-60 Гц

номинальный ток: 100A

номинальное напряжение: AC110-230V

рабочее напряжение: ac220v

режим работы: автоматический и ручной

ATS: уровень CB

время преобразования: ≤0,05 (с)

количество полюсов: 4P

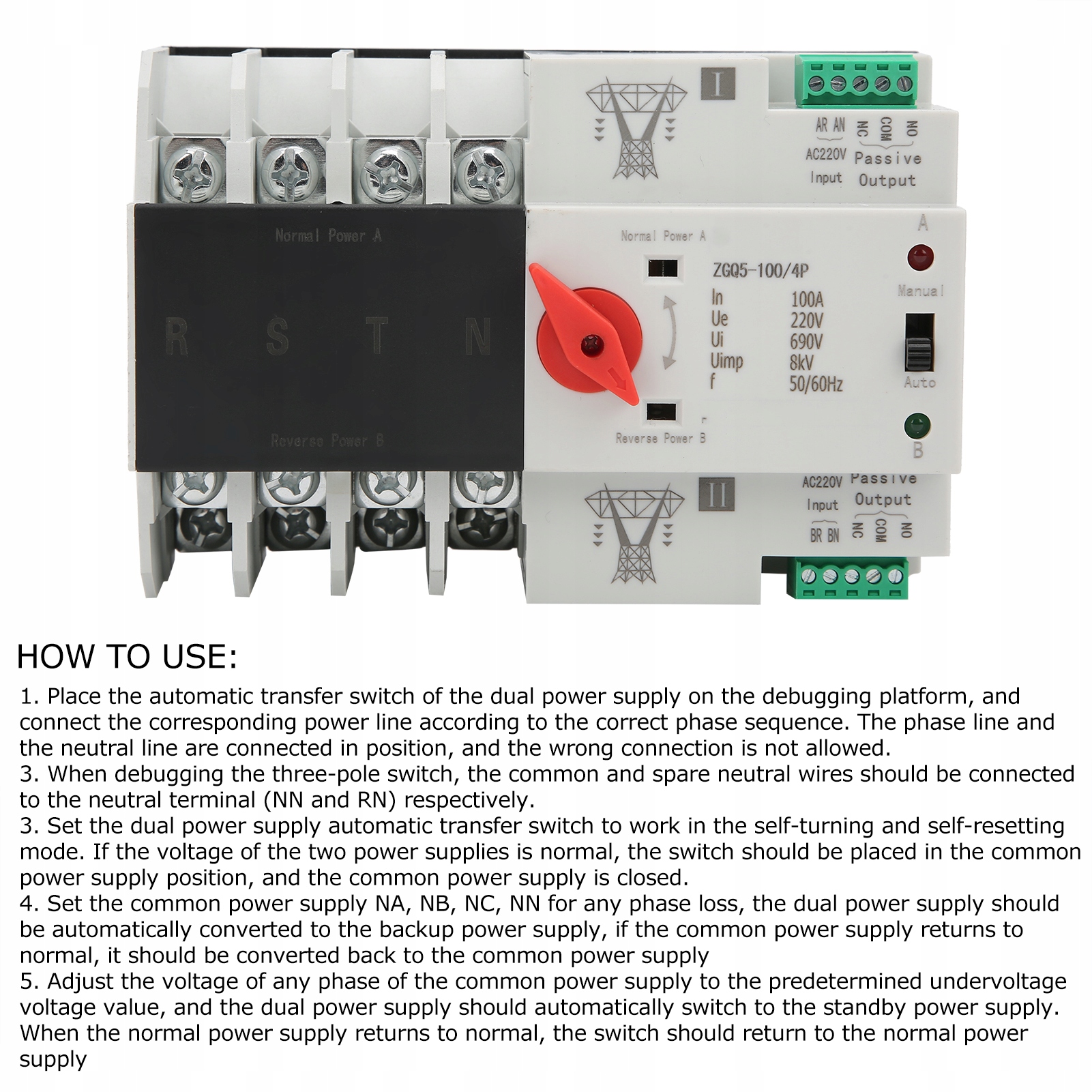

как пользоваться:

1. Поместите автоматический переключатель передачи двойного источника питания на платформу отладки и подключите соответствующую линию питания в соответствии с правильным порядком фазы. Фазовая линия и нейтральная линия соединены на месте, и неправильное соединение не допускается.

3. При отладке трехполюсного переключателя общий и резервный нейтраль должны быть подключены к нейтральной клемме (NN и RN) соответственно.

3. Установите автоматический выключатель питания двойного питания, чтобы он работал в режиме самообслуживания и самовосстановления. Если напряжение обоих источников питания нормальное, переключатель должен быть помещен в положение общего источника питания, а общий источник питания закрыт.

4. Установите общий источник питания на, NB, NC, NN для любой потери фазы, двойной источник питания должен быть автоматически преобразован в резервный источник питания, если общий источник питания возвращается в нормальное состояние, он должен быть преобразован обратно в общий источник питания

5. Отрегулируйте напряжение любой фазы общего источника питания до заранее определенного значения пониженного напряжения, и двойной источник питания должен автоматически переключиться на источник питания в режиме ожидания. Когда нормальный источник питания возвращается к нормальному, переключатель должен вернуться к нормальному источнику питания

список пакетов:

• 1 x автоматический переключатель передачи двойного питания
• 1 x руководство пользователя
