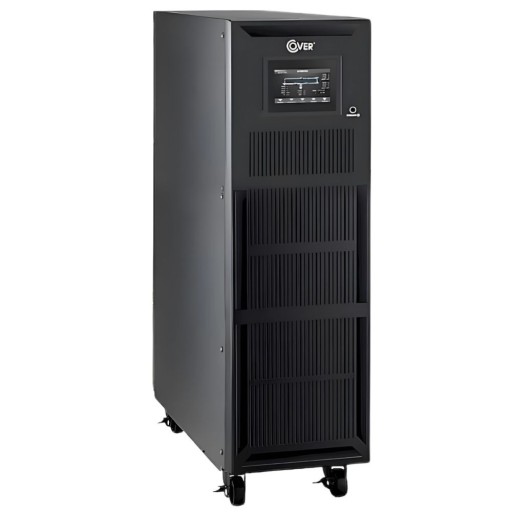

Источник бесперебойного питания Cover JR 10K представляет собой устройство с e трехфазным входом и возможностью выбора выхода - одного - или трехфазного . Этот ИБП работает по технологии ОНЛАЙН и обеспечивает мощность 10 кВт | 10 кВА, что позволяет обеспечивать стабильное , качественное питание и защищать подключенное оборудование от помех в электрической сети. Благодаря использованию трехуровневой инверторной технологии устройство достигает эффективности до 96% в онлайн-режиме и до 99% в ЭКО-режиме.
ПРИМЕЧАНИЕ :Предлагаемый ИБП представляет собой устройство без батареи. Чтобы обеспечить аварийное электропитание подключенных устройств, оборудуйте устройство:
внутренними батареями ( короткое , минут время резервного питания, например, TP=5 минут ),
внешними батарейными модулями ( более длительное , многоминутное питание время резервного копирования, например TP=30 минут ).
↘САМЫЕ ВАЖНЫЕ ХАРАКТЕРИСТИКИ:
Технология двойного преобразования в реальном времени обеспечивает отличные параметры выходного напряжения независимо от энергетических помех и типа питаемых приемников.
Выпрямитель IGBT самая передовая технология, обеспечивающая очень низкий THDi и высокий коэффициент мощности.
Автоматический бесперебойный байпас обеспечивает бесперебойное питание приемников в критических ситуациях, таких как перегрев или выход из строя.
Сервисный обход позволяет обслуживать устройства без выключения питаемых приемников. Отдельное питание Байпасного канала позволяет обеспечить резервный источник питания приемников даже в случае выхода из строя устройства или срабатывания защиты ИБП на основном канале.
Интерфейсы связи:
�USB, RS232, IntelliSlot для контроля и управления работой блока питания и приемников,
контакты DryContact релейные контакты для взаимодействия с системами BMS
SNMP интеграция с системами управления сетью NMS
Разъем для удаленного пожарного выключателя. (РЕПО) для обеспечения дистанционного отключения электропитания приёмников в случае пожара,
Пожарный выключатель. (EPO) на панели управления позволяет немедленно отключить питание приемников.
Цветная сенсорная ЖК-панель управления и контроля с диагональю 4,3 дюйма облегчает работу ИБП, позволяет проводить диагностику параметров и режима работы источника питания, а также обеспечивает регистрацию событий.
Малые размеры ИБП имеет возможность установки батарей внутри, поэтому для основного резервного копирования не требуется дополнительного места раз
Очень эффективная система зарядки позволяет ИБП быстро заряжать аккумуляторы очень большой емкости, обеспечивая длительное время автономной работы
Высокий КПД устройства (>96%) ограничивает выделяемое тепло, что облегчает охлаждение помещений и значительно удешевляет эксплуатацию ИБП
ЭКО-режим позволяет значительно снизить эксплуатационные расходы на устройство и практически исключает его. тепловыделение
Автоматическая диагностика и цифровое управление (32 бит DSP x2) гарантирует полную работоспособность устройства, контроль компонентов и рабочих параметров без необходимости вмешательства пользователя
Высокое значение входного коэффициента мощности 0,99 ограничивает значение тока, потребляемого устройством из сети
Наивысшее значение выходного коэффициента мощности 1,0. позволяет нагружать блок питания полной активной мощностью.
Широкий диапазон входного напряжения в нормальном режиме работы обеспечивает стабильную работу устройства без необходимости использования аккумуляторов, что значительно продлевает срок его службы
Широкий диапазон входных частот в нормальном режиме работы позволяет свободно использовать блок питания в сети с нестабильными параметрами и при питании от генератора.
Простота в использовании. Легкое подключение к сети и простое включение и выключение устройства не требует от пользователя какой-либо специальной квалификации.
Усовершенствованное управление батареями гарантирует оптимальную зарядку и использование аккумуляторов, увеличивает срок их службы и снижает эксплуатационные расходы.
Отличное качество выходного напряжения достигается за счет использования 3-уровневого зарядного напряжения IGBT, используя передовую технологию ШИМ-управления, обеспечивает напряжение со стабильными параметрами, независимо от энергии. помех и типа питаемых устройств
Высокая перегрузочная способность обеспечивает защиту устройства и непрерывность электропитания в случае переходных процессов
Расширенное программное обеспечение позволяющее пользователю полностью контролировать устройство и питаемые приемники Возможность настройки рабочих параметров номинальные напряжения, частоты, предпочтительные режимы работы, способ связи - существенно расширяет спектр возможных применений
Резервные конфигурации:
резервная параллельная работа для повышения надежности
емкостная параллельная работа для увеличения мощности
работа в режиме горячего резервирования
↘СОВМЕСТНОЕ ОПИСАНИЕ
↘ИСПОЛЬЗОВАНИЕ ВСЕЛЕНСКОГО ИСТОЧНИКА ПИТАНИЯ:
Источник бесперебойного питания ИБП для серверов, компьютеров, офисов, компаний, корпораций,
Источник бесперебойного питания ИБП для электрогенераторов, агрегатов,
Источник бесперебойного питания ИБП для промышленных устройств и решений,
Источник бесперебойного питания ИБП для чувствительных устройств.
↘ТЕХНИЧЕСКИЕ ДАННЫЕ:
⏬ОБЩИЕ ДАННЫЕ
Код | Модель
JR 10K
Производитель
Крышка
Тип
Онлайн 3/1Онлайн 3/3
Мощность [кВт]
10
Мощность [кВА]
10
⏬ВХОДНЫЕ ПАРАМЕТРЫ
Количество фаз на входе
3 фазы
Входное напряжение
380/400/415 В переменного тока
Диапазон напряжения
-53% ÷ +30% для нагрузки 50%. -24% ÷ +20% для 100% нагрузки.
Частота
50 / 60 Гц
Диапазон частот
-20% ÷ +20%
Искажения THDi
<3%
Коэффициент мощности
≥0,99
Входной разъем
Клемма
⏬ВЫХОДНЫЕ ПАРАМЕТРЫ
Число фаз на выходе
1 фаза
3 фазы
Напряжение
380/400/415 В переменного тока или 220/230/240 В переменного тока
Регулирование напряжения
±1% (статическое) / ±2% (динамическое)
Частота
50 / 60 ± 0,05 Гц
Устойчивость к перегрузке
110% - 60 мин., 125% - 10 мин., 150% - 60 с
КПД
>99% (ECO) />96% (On-Line)
Пик-фактор
3:1
Искажение THDu
<2%
Коэффициент мощности
1,0
Время переключения
0 мс
Выходные разъемы
КЛЕММА
⏬АККУМУЛЯТОР
Аккумуляторы
Дополнительно
Тип поддерживаемых аккумуляторов
VRLA, AGM, GEL
Мощность зарядного устройства
12A
Запуск аккумулятора «Холодный старт»
ДА
Время зарядки
3 – 8 часов до 90% емкости (настраиваемый) – зависит от количества и размера аккумуляторов
Время резервного питания [50% нагрузка]
0 мин | 11 мин | 28 мин | 33 мин | 41 мин | 64 мин | 131 мин | 146 мин - зависит от дополнительного батарейного модуля
Время резервного питания [100% нагрузка]
0 мин | 3,5 мин | 11 мин | 15 мин | 21 мин | 28 мин | 48 мин | 64 мин - зависит от дополнительного батарейного модуля
⏬СВЯЗЬ
ЖК-дисплей
ДА
Порты и разъемы
EPO
EMBS
Smart slot
USB Внешний разъем батареи
Параллельное соединение
Программное обеспечение
ViewPower PL | RU | Германия | ФР | ЭС | ИТ | ПО | Чехия | РУ | ЕС | ТР | CN
⏬БЕЗОПАСНОСТЬ
Байпасный переключатель
электронный
ручной (сервисный)
внешний (опционально)
Стандарты
EN 62040-2:2005,
EN 62040-2:2006,
IEC62040-1-1, CE,
62040-3 :2001
Сертификаты
CE
⏬УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ
Уровень шума
<58 дБ при нагрузке. 100%, <52 дБ при нагрузке 50%
Рабочая температура
0 °C ÷ 40 °C (допустимо) / 15 °C ÷ 25 °C (рекомендуется)
Температура хранения
-20 °C ÷ 40 °C
Влажность
0 ÷ 95% (без конденсации)
⏬ФИЗИЧЕСКИЕ ПАРАМЕТРЫ
Тип корпуса
БАШНЯ
Размеры (ШхГхВ) [мм]
250x627x827
Вес без аккумуляторов [кг]
44
Расширьте возможности вашего ИБП!
При желании к данной модели можно приобрести дополнительные аксессуары, увеличивающие функциональность устройства, такие как:
Модуль EBM (модуль внешней батареи) – модуль внешней батареи для обеспечения длительного времени подачи питания,
Карта SNMP – обеспечивает удаленное управление и мониторинг ИБП через сеть,
Карта AS400 – для интеграции с системами автоматизации и управления,
ATS (Automatic Transfer Switch) – гарантирует автоматическое переключение источника питания,
Модуль EMD (устройство мониторинга окружающей среды) – для мониторинга условий окружающей среды, таких как температура и влажность,
