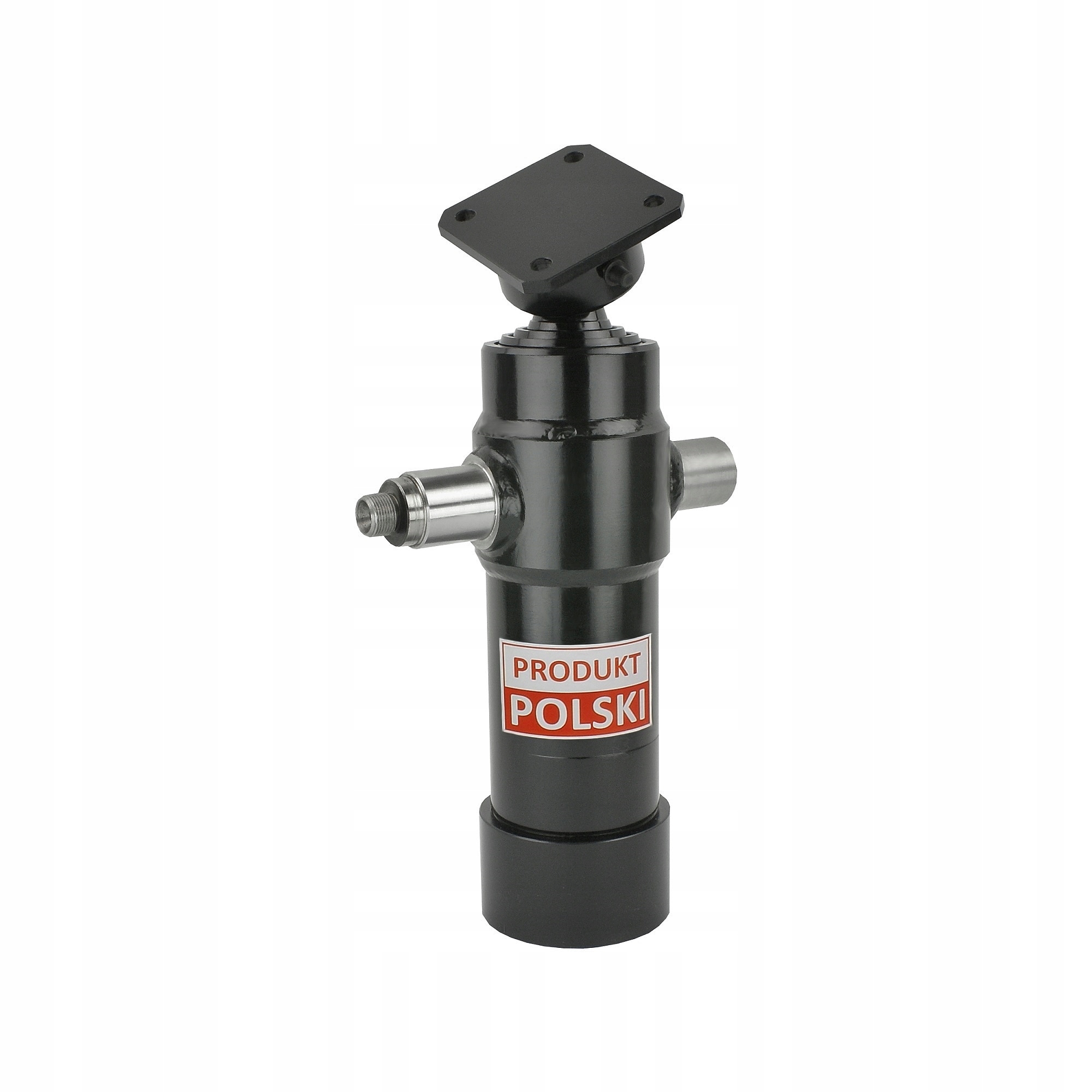

1.30.80.016 - ЦИЛИНДР ПОРШЕНЬ ПРИЦЕПА ОПРОКИДЫВАНИЯ 5 ТОНН

Производство:

Оригинальный продукт бренда Hydrolider, символ производителя: 1.30.80.016; CT 75/3/700

Применение:

Имеет широкое применение в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и широко понимаемой промышленности.

компактная конструкция и низкий профиль делают привод идеальным для низкорамных транспортных средств или низкорамного прицепа.

общая Информация:

• Количество элементов (штоков): 3
• максимальная Скорость штоков 0,5 м/сек
• Спрос масла: 2,5 литра
• Максимальное рабочее давление: 16 Мпа
• чувствительность (давление пуска): 0,5 Мпа

Характеристики эксплуатации:

• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: от -15 C до +80 ° C
• Тип жидкости: гидравлическое масло на основе минерального масла

то, что вы видите на картинке, - это только металлические детали, из которых построен привод. На самом деле привод стоит столько же, сколько и внутренние уплотнения, используемые для его создания. Мы гарантируем, что все наши цилиндры имеют усиленные уплотнения, которые не производятся в Китае и других странах Дальнего Востока. Если вы заботитесь о качестве и долговечности, то выбирайте цилиндры Hydrolider, которые, как единственные, гарантируют надежность на годы.

полезно знать:

гидравлические телескопические цилиндры состоят из нескольких цилиндров, все меньшего диаметра, собранных друг в друга и последовательно выдвигающихся. Таким образом, можно получить большой ход, с небольшой длиной сложенного привода.

в гидравлических телескопических цилиндрах одностороннего действия масло под давлением работает с одной стороны, вызывая выдвижение отдельных элементов привода. Возврат телескопа осуществляется под воздействием внешней силы (чаще всего под действием веса разгрузочной коробки прицепа).

подача и Сток масла осуществляется одним и тем же трубопроводом, направление потока масла управляется оператором машины через разделительный клапан (рычаг).

рекомендуемый угол наклона коробки при разгрузке должен быть между 40 и 45 градусами. Место установки привода должно быть на полпути по длине загрузочной коробки. Ниже приведены полезные таблицы и схемы при выборе подходящего привода, зная длину загрузочной коробки:

Данные пригодятся при выборе привода для кузова:

• max вес сыпучего груза + вес коробки (12MPa): 4 T
• max вес сыпучего груза + вес коробки (16 мпа): 5 T
• максимальное расстояние от цилиндра для петель (D): 1000 мм
• длина коробки при wywrocie сзади (ДС): 2000 мм
• возможность продления коробки выдвигая ее за пределы петли (G)

Сила перевода привода в отдельных разделах 12/16 мпа (T):

• первый элемент диаметр 75мм - 5,4 Т / 7,2 T
• второй элемент диаметр 60мм - 3,5 T / 4,6 T
• третий элемент диаметр 45 мм - 1,9 Т / 2,6 T
