1.10.01.010.1616 - Гидравлический разделитель 1 секция 20L P40 + соединения 16/16 Hydrolider

производство:

оригинальный продукт марки Hydrolider, символ: 1.10.01.010.1616

применение:

адаптировано для управления односторонним или двусторонним цилиндром. Он имеет выход давления N, необходимый для последовательных соединений или для установки сплиттера в качестве следующего в уже существующей системе.

сплиттер предназначен  для различных видов машин, таких как: сельскохозяйственная техника, тракторы, опрыскиватели, повороты, циклопы, погрузчики HDS, строительная техника, погрузчики, экскаваторы, подметальные машины, промышленное оборудование и другое оборудование с гидравлическим управлением.

технические характеристики:

• минимальный расход: 1 л/мин
• максимальный расход в комплекте с соединениями: 30 л/мин
• управление: односторонний или двусторонний цилиндр
• количество секций: 1

• резьба в корпусе на подаче [P]: G 1/2"
• резьба в корпусе при возврате [t]: G 1/2"
• резьба в корпусе на секции [A / B]: G 3/8"
• резьба в корпусе на выходе давления  [n]: G 1/2"
< /ul>

управление и принцип работы:

трехпозиционный рычаг (1-0 -  2), на пружине, т. е. сам возвращается к вертикали

• положение 0 нейтральное (рычаг установлен вертикально) поршневой шток цилиндра стоит-масло идет на перелив.
• положение 1 рабочий (рычаг установлен в наклонном положении вперед) шток поршня цилиндра выдвигается.
• рабочее положение 2 (рычаг установлен в наклонном положении назад) шток поршня цилиндра убирается.

условия эксплуатации:

• подходит для работы в помещении и на улице
• допустимая температура окружающей среды: -40 C до +60 C
• допустимая температура масла: -15 C до +80 C
• рекомендуемое гидравлическое масло на основе минерального масла, например HL 32, HL 46

• максимальное давление на подаче: 315 бар
• максимальное давление на возврат: 50 бар
• максимальное давление на секции: 300 бар
< /ul>

заводская настройка переливного клапана:

давление открытия переливного клапана увеличивается пропорционально с увеличением расхода:

• 170 бар при 10 л/мин
• 180 бар при 20 л/мин
• 190 бар при 30 л/мин

регулировка переливного клапана:

вы найдете наборы для точного измерения давления на других наших аукционах Allegro под названием измерительные наборы. Рекомендуется проверить и установить соответствующее давление перед запуском. Возможность самостоятельной регулировки, полный поворот изменение на 30 бар.

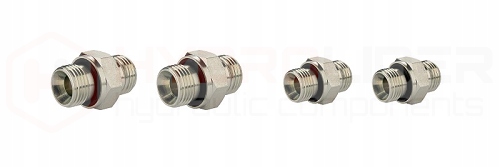

набор соединений и шлангов:

все соединения, предлагаемые в комплекте, имеют уплотнение типа NBR, которое обеспечивает плотное соединение с распределителем. Со стороны гидравлического шланга соединения имеют гнездо 24°, приспособленное для шлангов, закованных в концы DKOL, DKOL-90, DKOL-45 с типичным зажимным конусом 24°. Соединение со шлангами не требует дополнительного уплотнения.

• выходной поток на источнике питания [P]: M16x1.5
• выходной поток на возврате [T]: M16x1.5
• выходной поток на секции [A / B]: m16x1.5
