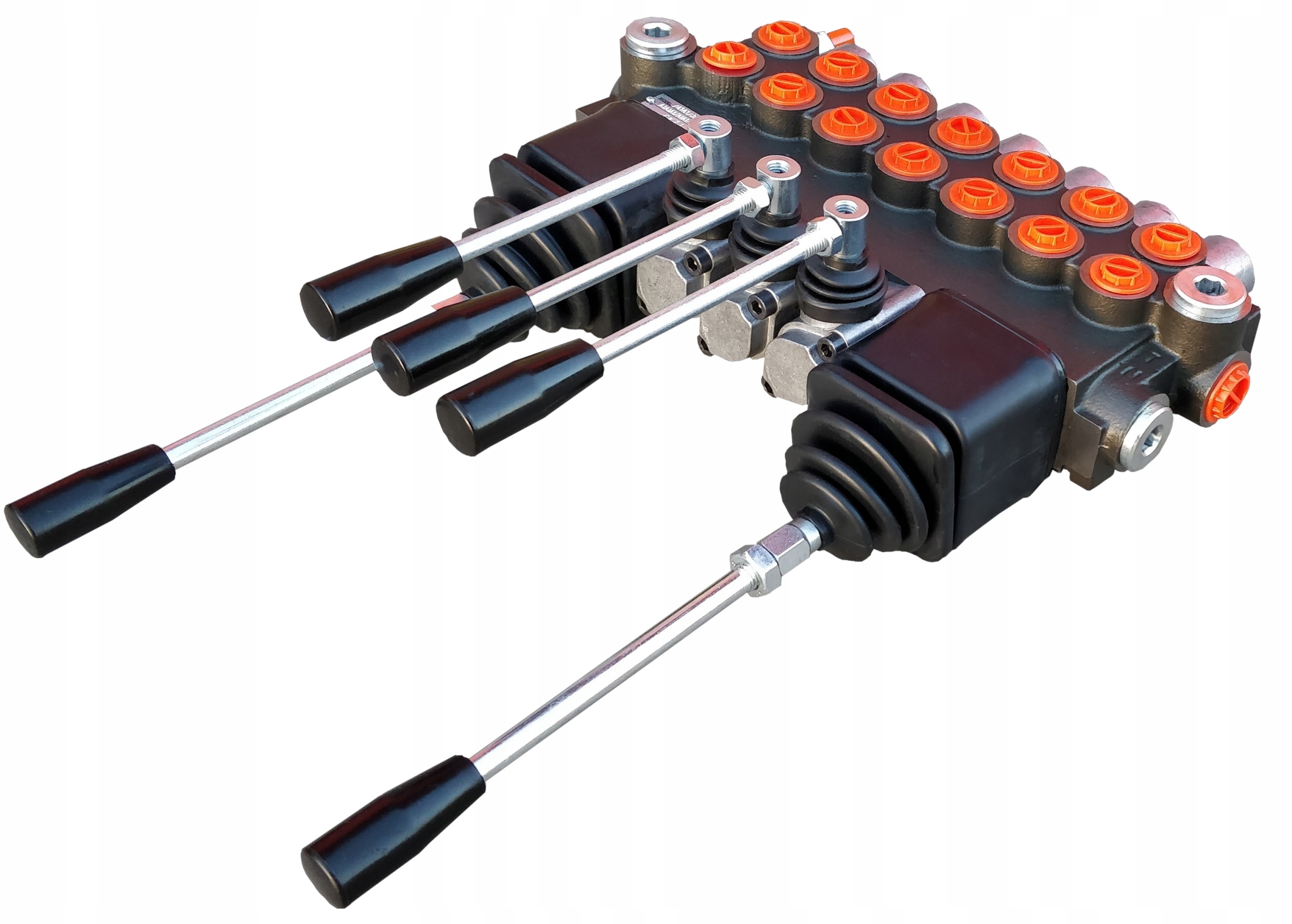

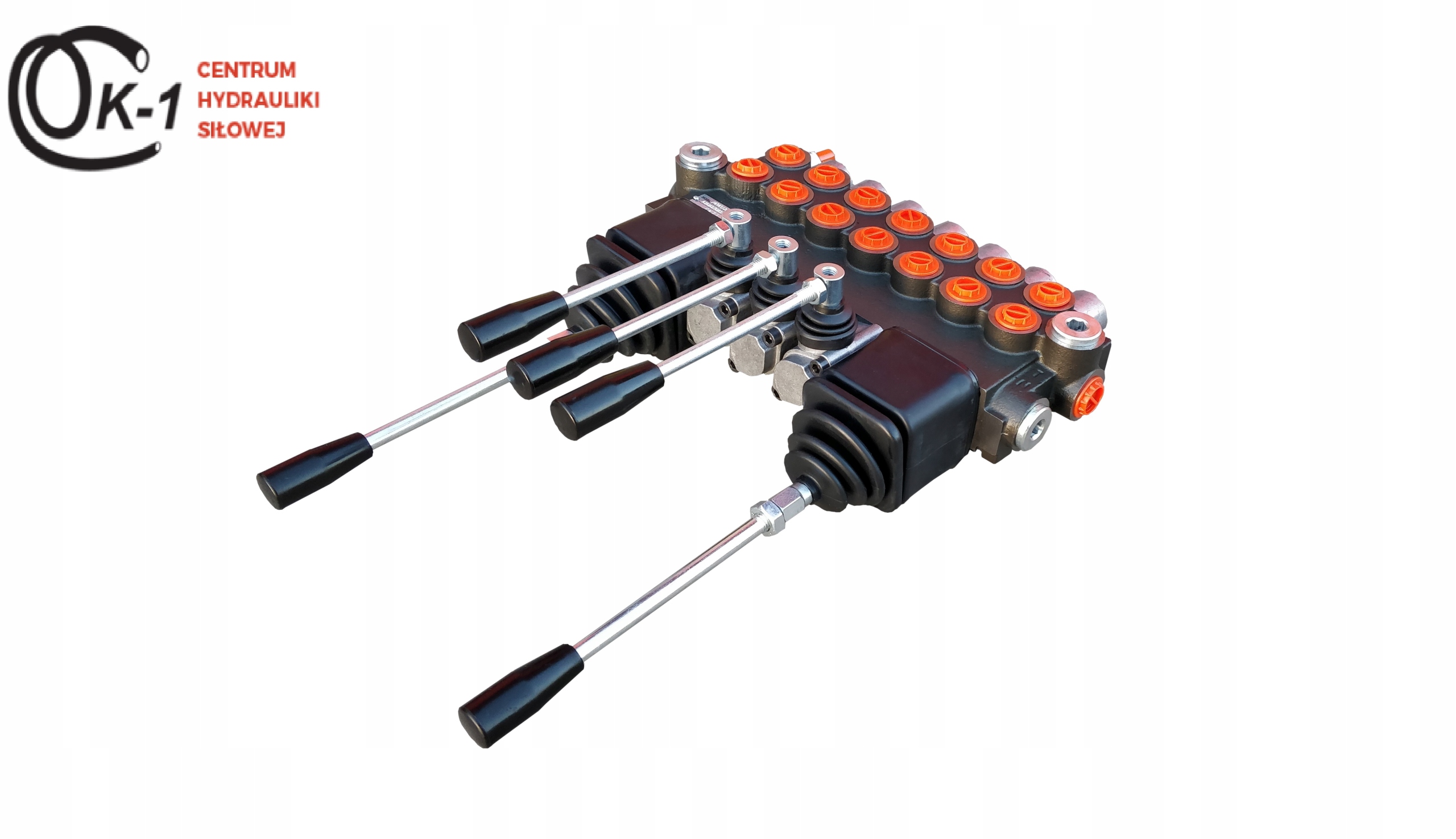

07P40 7xA1+2xJOY - ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ 7 СЕКЦИЙ 40Л + 2 ДЖОЙСТИКА БАДЕСТНОСТЬ

7-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ P40

УПРАВЛЕНИЕ ДВУМЯ ДЖОЙСТИКАМИ И ТРЕМЯ РЫЧАГАМИ

Производство:

Производитель: Badestnost

Символ производителя: 07P40 7xA1+2xJOY

Применение:

Распределитель адаптирован к различным типам машин, например: сельскохозяйственным машинам , тракторы, опрыскиватели, туристические машины, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлическим управлением.

Технические данные:

Рекомендуемый расход масла в системе: 0 – 40 л/мин.

Пример управления: семь приводов двойного действия.

Возможность последовательного подключения к существующей системе (требуется напорная муфта).

Технические данные:

Рекомендуемый расход масла в системе: 0–40 л/мин. Пример управления: семь приводов двойного действия.

Возможность последовательного подключения к существующей системе                    (требуется напорная муфта).

Органы управления:

Оба пятипозиционных джойстика (1 - 2 - 0 - 3 - 4) подпружинены, т.е. возвращаются в вертикальное положение путем сами:

• Нейтральное положение 0 (джойстик вертикально) штоки обоих актуаторов стоят - масло уходит в перелив.
• Рабочее положение 1 (рычаг джойстика установлен в переднее положение), шток поршня первого привода выдвигается.
• Рабочее положение 2 (рычаг джойстика отведен назад), шток поршня первого привода втягивается.

• Рабочее положение 3 (рычаг джойстика установлен влево), шток поршня второго привода выдвигается.

• Рабочее положение 4 (рычаг джойстика установлен вправо), шток поршня второго привода втягивается.

Все трехпозиционные рычаги (1 - 0 - 2) подпружинены, т.е. возвращаются в вертикальное положение сами:

• Положение 0 нейтральное (рычаг установлен вертикально) шток привода стоит – масло уходит в перелив.
• Рабочее положение 1 (рычаг установлен в переднее положение), шток поршня привода выдвинут.
• Рабочее положение 2 (рычаг установлен назад), шток поршня привода втягивается.

Соединение:

Питание от насоса (P1, P2): внутренняя резьба BSP 1/2"

Возврат в резервуар (T1, T2): внутренняя резьба BSP 1/2 дюйма

Сечения (A1, A2, A3, A4, A5, A6, A7; B1, B2, B3, B4, B5, B6, B7): внутренняя резьба BSP 3/8 дюйма

Последовательное соединение (N): внутренняя резьба BSP 1/2 дюйма

Наше предложение включает в себя большинство типов гидромоторов, а также полный спектр силовой гидравлики. Насосы, распределители, гидроцилиндры, клапаны, гидролинии.
