набор Raymarine i70s с датчиками 9M blackbone код товара: 06660

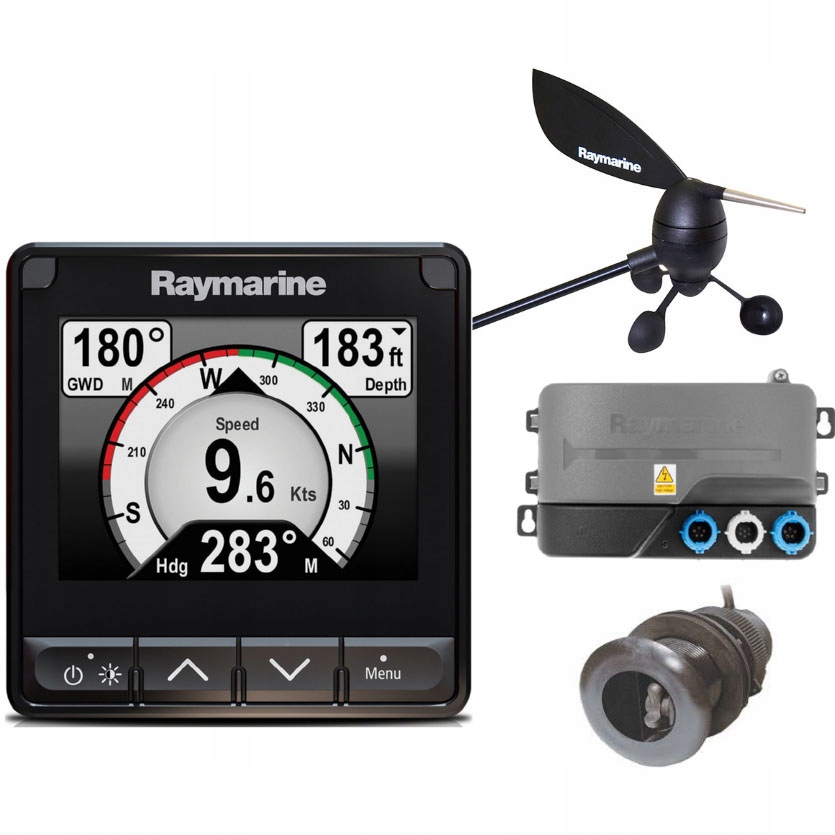

набор инструментов Raymarine I70s System Pack. Он включает в себя дисплей I70s (E70327), преобразователь DST 800 (A22054) глубина, скорость и температура, преобразователь ветра Wind Vane (E22078), определяющий скорость и угол видимого ветра, и преобразователь ITC5, необходимый для соединений (E70010). Основной кабель backbone 9m также включен.

• код производителя T70226
• основной кабель blackbone - 9m

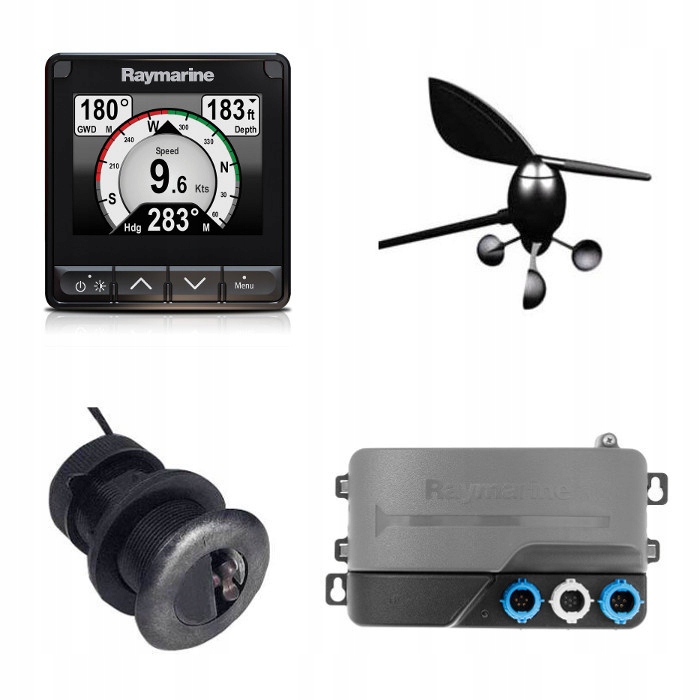

комплект i70s цветной инструмент (E70327) + iTC5 преобразователь аналоговых датчиков (E70010)+ датчик Витра Wind Vane (E22078) + датчик Dst800 Nylon Thru hull глубина скорость температура (A22154)

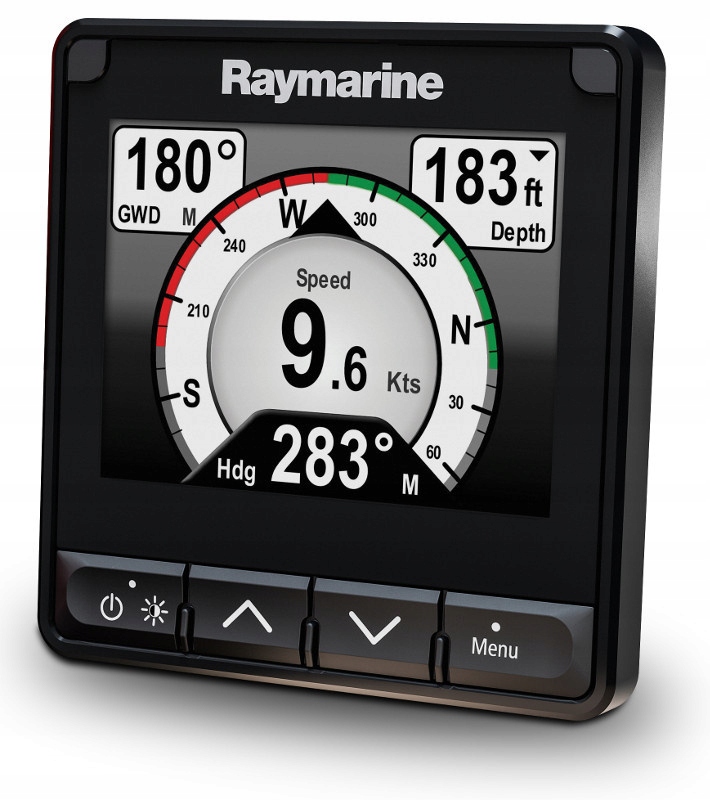

i70s обеспечивает максимальную универсальность при сохранении наилучшей видимости. Индикатор i70s позволяет отображать данные приборов и навигации, которые наиболее важны для моряка в данный момент.

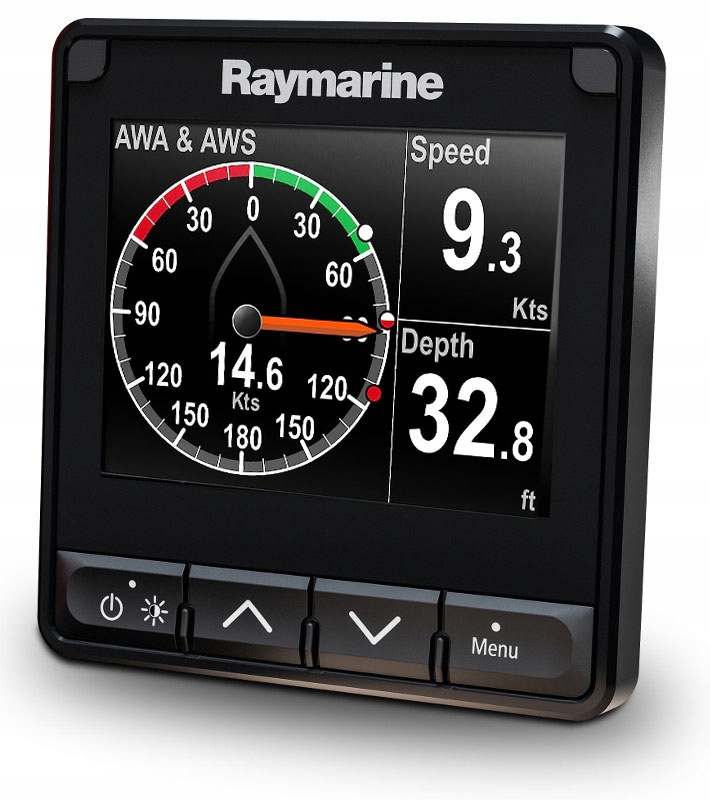

оснащенный четким и ярким 4.1" дисплеем, этот инструмент легко настроить с помощью цифровых, аналоговых и графических индикаций для глубины, скорости, ветра и других данных. i70s является хорошим дополнением к существующей инструментальной системе Raymarine и идеальным компонентом для создания сети индикаторов i70s вместе с датчиками.

• большой, сверхяркий ЖК-дисплей 4.1" для максимальной видимости
• технология оптически сплайсированных экранов, хорошо видимых при любых погодных условиях, обеспечивает более яркие цвета, более резкий контраст и широкие углы обзора
• современный дизайн i70s хорошо сочетается с многофункциональными индикаторами серии Raymarine eS и серии gS
• простой в использовании пользовательский интерфейс LightHouse с резными резиновыми клавишами облегчает работу в и т. д.
• сеть seatalkng для бесперебойного подключения к системам Raymarine и сетям nmea2000 (с использованием адаптера devicenet для seatalkng)
• подключение nmea2000 для данных двигателя, топлива и навигации (с помощью адаптера Devicenet для seatalkng)
• удобный режим ретранслятора AIS позволяет визуально отслеживать близлежащие цели AIS
• в сочетании с преобразователь датчиков ITC-5 подключение к аналоговым датчикам глубины, скорости и ветра
• сетевое взаимодействие с датчиками airmar dst800 и Smart p70s (in - Hull)
• в комплекте с солнцезащитными козырьками черного цвета (стиль серии ES) & коричневого цвета (стиль серии E)

интуитивно понятный пользовательский интерфейс Lighthouse-I70s дает вам прямой доступ к наиболее часто используемым навигационным функциям. Интерфейс прибора LightHouse согласуется с многофункциональными индикаторами Raymarine LightHouse, поэтому пользователи индикаторов MFD Raymarine будут чувствовать себя "как дома".

инструмент Raymarine i70s позволяет подключаться к следующим бортовым сетям:

• сети SeaTalk первого поколения с помощью адаптера SeaTalk к SeaTalkng
• сети SeaTalkng текущего поколения
• сети NMEA2000 с помощью адаптера SeaTalkng к DeviceNet
• кроме того, i70s позволяет выбирать источники данных для интеграции с мультисенсорными сетями.

i70s может использоваться в качестве ретранслятора AIS и отображать цели AIS с приемников NMEA 2000 AIS. Он позволяет просматривать ближайшие 25 судов, оснащенных АИС, и выбирать индивидуальные цели для получения соответствующей информации о них.

инструменты i70s можно комбинировать с инновационным преобразователем датчиков приборов iTC - 5, обеспечивая бесшовную интеграцию с аналоговыми датчиками глубины, ветра, скорости компаса и датчиком поворота руля. В качестве альтернативы i70s может быть подключен к dst800 и smart p79s от Airmar.

iTC-5 преобразователь аналоговых датчиков Raymarine

сигналы от преобразователя могут быть легко преобразованы в Сеть SeaTalkng с помощью устройства Raymarine iTC-5, которое преобразует аналоговые сигналы преобразователя, используемые в приборных системах i70, i70s, ST70+ и ST70 в SeaTalkng.

датчики скорости / температуры, глубины, ветра, угла руля направления и компаса Fluxgate могут быть подключены к одному блоку iTC-5, что устраняет необходимость в нескольких держателях ST70.

расширенные системы STng могут поддерживать несколько блоков iTC-5.

соединения SeaTalkng в базе блока легко соединяют блок iTC - 5 с основным кабелем SeaTalkng (backbone).

обратите внимание, что ST40/i40/i50/i60 и ST60+ не могут калибровать iTC-5. Только i70 / i70s имеет полную калибровку преобразователя. ST70/ ST70 + могут калибровать датчики глубины, ветра и скорости/температуры (не руля направления или компаса.

если в вашей системе нет ST70/ST70+ или i70 / i70s, индикаторы ST40/i40/i50/i60/ST60+ должны быть подключены непосредственно к соответствующим аналоговым преобразователям.

1. Красный-комбинация датчика скорости и температуры 2. Оранжевый-комбинация преобразователя ветра и Rotavecta 3. Желтый-соединение компаса Fluxgate 4. Зеленый-комбинация датчика поворота руля 5. Синий-комбинация датчика глубины 6. Подключение основного кабеля (backbone) SeaTalkng 7. Подключение дополнительного кабеля (spur) SeaTalkng 8. Подключение основного кабеля (backbone) SeaTalkng

примеры систем:

Примечание: в системе автопилота SPX компас fluxgate и преобразователь поворота руля должны быть подключены непосредственно к компьютеру курса, а не к iTC-5

базовая система SeaTalkng с iTC-5:

1. индикатор инструмента ST70
2. 2 x индикаторы инструмента i70 или i70s
3. завершение соединения t-piece seatalkng
4. завершение ITC-5
5. преобразователь поворота руля
6. преобразователь глубины
7. компас fluxgate
8. преобразователь ветра Raymarine или rotavecta
9. преобразователь скорости и температуры моря

расширенная система seatalkng с ITC-5

1. индикатор прибора st70
2. P70r пульт дистанционного управления
3. индикатор прибора i70 или i70s
4. передатчик/приемник AIS
5. SPX компьютер курса (подача питания 12 В В Сеть SeaTalkng)
6. система "человек за бортом" (mob - man over Board)
7. 5-полосная вилка seatalkng
8. преобразователь поворота руля (подключен через SPX)
9. компас fluxgate (подключен через SPX)
10. многофункциональный индикатор в встроенном GPS
11. преобразователь seatalk в seatalkng
12. ITC-5
13. завершение ITC-5
14. триммеры
15. данные двигателя (подключенные через адаптер devicenet)
16. завершение 5-разъем seatalkng
17. преобразователь глубины
18. преобразователь скорости и температуры моря
19. преобразователь ветра Raymarine или rotavecta

dst800 - аналоговый преобразователь st60+/i70(200 кГц) имеет кабель 13.7 M с зубцами - для соединений st60+/I50/ITC-5 глубина, журнал, температура

short Vane - короткий датчик ветра. с 30м (97.5') кабель ST60 / ST70
