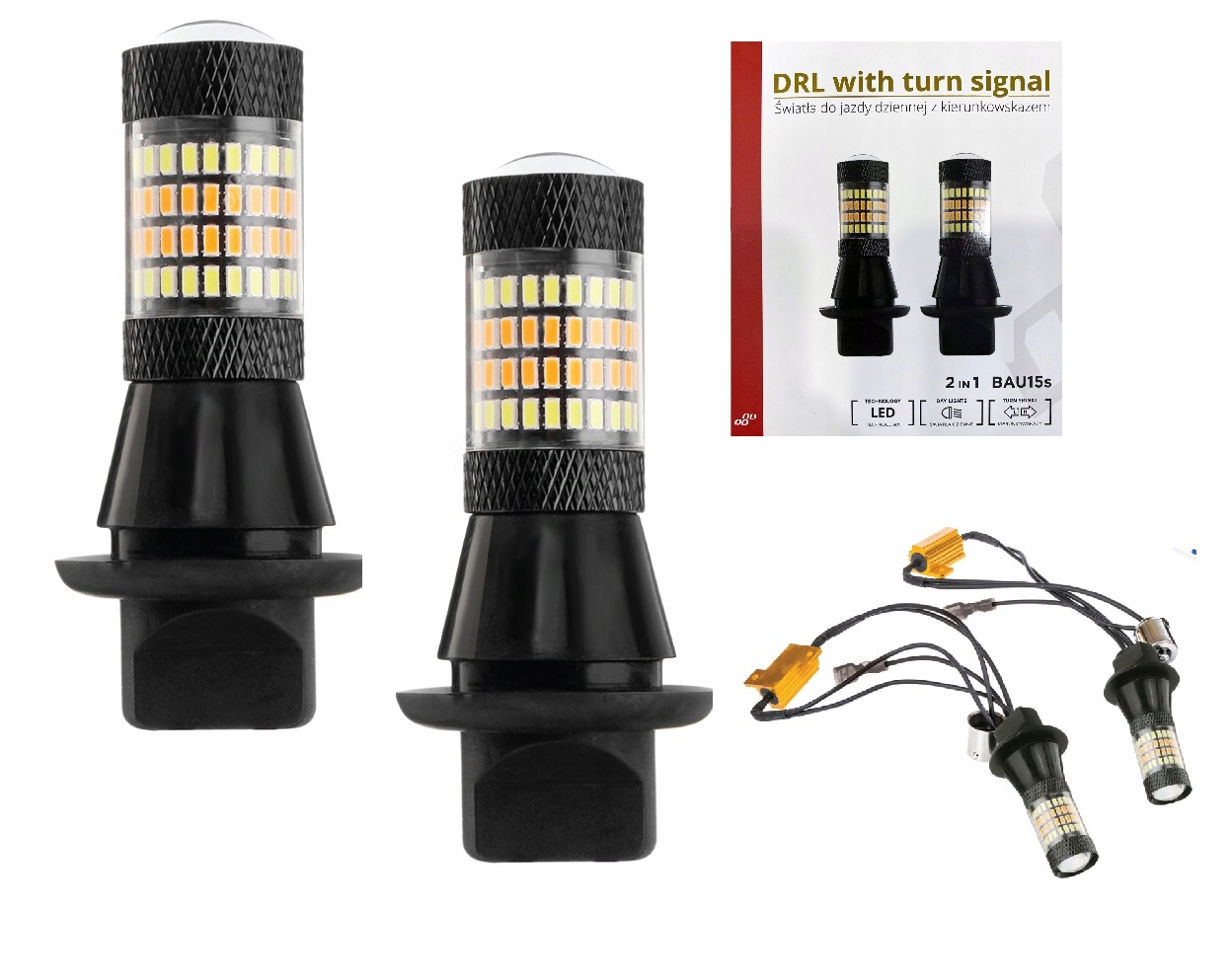

02451 - 2in1 светодиодные дневные ходовые огни DRL с поворотниками PY21W

технические параметры:

• тип:PY21W BAU15S 1156
• Мощность:50 Вт,
• рабочее напряжение:12V,
• светлый цвет: DRL - белый
• светлый цвет: указатель поворота - оранжевый,
• Canbus: да
• автомат: реле

дневные ходовые огни с указателем поворота имеют наконечники, соответствующие розетке с маркировкой PY21W (розетка имеет два несбалансированных относительно оси колбы.).

преимущества комплекта: < /B>

• низкое потребление тока,
• высокая эффективность,
• не нужно время для разогрева,
• низкая температура при освещении,
• устойчив к выгоранию,
• срок службы до 50 000 часов.

В комплект входят:

• две лампочки с розеткой PY21W
• два резистора для устранения неисправности перегоревшей лампы
• реле с жгутом
• жгут проводов
• инструкция и схема подключения

инструкция по монтажу:

1. крепление ламп индикатор на месте указателей поворота
2. подключите вилки к гнездам указателей поворота
3. прикрепите резисторы винтами к металлическим элементам кузова для отвода тепла
4. установите реле под капотом и подключите выводы:

• контакт 85 - Земля (например, винт кузова)
• контакт 86 - 12V от габаритных огней (от лампы, луча лампы или предохранителя)
• контакт 30 - 12V ACC (место под капотом, где появляется 12V при включении зажигания
• контакт 87a - выводите провода к разъемам светодиодных ламп (лучше всего добавить в систему предохранитель 5A)
• контакт 87 - не подключается, лучше изолировать
